Bagaimana Busbar Tembaga Baterai EV Dapat Meningkatkan Efisiensi dan Keandalan Daya?

SebuahBusbar tembaga baterai EVadalah interkoneksi listrik penting yang memengaruhi distribusi arus, kenaikan suhu, efisiensi pengemasan, dan keandalan paket baterai dalam jangka panjang. Panduan ini menjelaskan cara memilih bahan tembaga, menentukan dimensi konduktor, mengevaluasi busbar yang kaku dan fleksibel, mengelola resistansi sambungan, menentukan pelapisan dan insulasi, serta menghindari masalah manufaktur yang umum. Panduan ini juga menyediakan daftar periksa sumber praktis untuk membantu para insinyur dan tim pengadaan mengembangkan busbar khusus yang memenuhi persyaratan kelistrikan, mekanik, dan produksi mereka.

1. Apa Itu Busbar Tembaga Baterai EV?

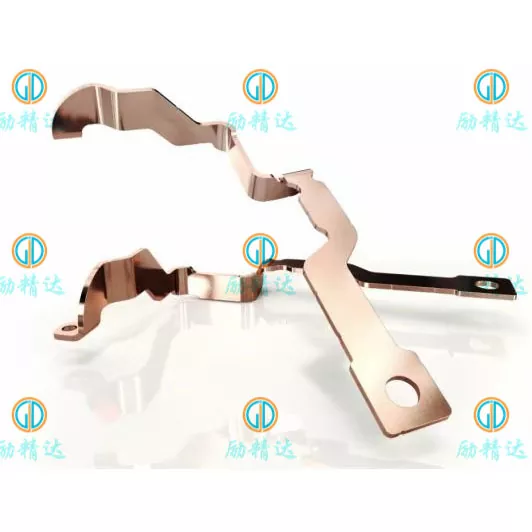

SebuahBusbar tembaga baterai EVadalah komponen logam konduktif yang dirancang untuk mentransfer energi listrik antara sel baterai, modul, kontaktor, sekering, sensor arus, dan komponen lain dalam sistem tegangan tinggi kendaraan listrik. Tergantung pada arsitektur baterai, busbar dapat berupa strip datar, pelat berbentuk, konduktor fleksibel berlapis, atau rakitan berbentuk khusus yang diproduksi sesuai kebutuhan dimensi yang presisi.

Tidak seperti perkabelan konvensional, busbar dapat menyediakan jalur arus yang ringkas dan berulang dengan permukaan kontak dan posisi pemasangan yang ditentukan. Hal ini membuatnya sangat berguna dalam kemasan baterai dimana ruang yang tersedia terbatas dan sambungan listrik harus tetap stabil di bawah getaran dan perubahan suhu.

Sistem baterai EV pada umumnya mungkin berisi beberapa level busbar:

• Interkoneksi sel:Hubungkan sel individu atau kelompok sel dalam modul.
• Koneksi modul:Mentransfer arus antar modul baterai dan mendukung konfigurasi seri atau paralel yang diperlukan.
• Busbar tingkat paket:Hubungkan modul ke komponen distribusi tegangan tinggi, termasuk kontaktor, sekering, dan terminal keluaran.
• Koneksi elektronika daya:Hubungkan sistem baterai dengan inverter, rakitan distribusi DC, atau peralatan arus tinggi lainnya.

Desain spesifiknya bergantung pada format sel, voltase sistem, profil arus, metode koneksi, ruang pemasangan yang tersedia, dan persyaratan keselamatan. Oleh karena itu, busbar yang sukses lebih dari sekadar sepotong tembaga: busbar merupakan komponen rekayasa yang harus berfungsi sebagai bagian dari perakitan listrik dan mekanik yang lengkap.

2. Mengapa Tembaga Penting dalam Sistem Baterai EV?

Tembaga banyak digunakan untuk interkoneksi baterai arus tinggi karena menggabungkan konduktivitas listrik yang tinggi dengan konduktivitas termal yang baik, sifat mampu bentuk, dan kompatibilitas dengan banyak proses fabrikasi dan penyelesaian permukaan yang sudah ada.

Karakteristik ini membantu para insinyur mengembangkan jalur arus kompak sekaligus mengendalikan kerugian listrik dan mendukung koneksi yang andal. Namun, tembaga saja tidak menjamin kinerja yang baik. Dimensi, sambungan, kondisi pendinginan, isolasi, dan kualitas produksi juga harus dipertimbangkan.

Resistansi listrik lebih rendah

Hambatan listrik menghasilkan panas ketika arus melewati konduktor. Busbar tembaga dengan dimensi yang tepat dapat membatasi kerugian resistif dan penurunan tegangan, membantu menjaga efisiensi transfer daya. Manfaat ini sangat relevan dalam sistem baterai berarus tinggi, di mana peningkatan resistansi yang kecil sekalipun dapat menghasilkan panas yang cukup besar.

Kemasan listrik yang ringkas

Paket baterai harus mengakomodasi sel, komponen pendingin, penyangga struktural, sensor, perangkat pelindung, dan insulasi dalam wadah terbatas. Konduktivitas tembaga yang tinggi memungkinkan perancang untuk mengevaluasi penampang konduktor yang relatif kompak sekaligus memenuhi batas listrik dan termal yang diperlukan.

Fabrikasi yang dapat disesuaikan

Lembaran, strip, dan batangan tembaga dapat dipotong, dicap, dilubangi, dibengkokkan, dikerjakan, dan disepuh sesuai dengan desain komponen. Bergantung pada aplikasi dan kemampuan manufaktur, proses ini dapat menghasilkan pola lubang yang disesuaikan, terminal yang dibentuk, fitur pemasangan, dan bentuk tiga dimensi yang kompleks.

Konsistensi perakitan berpotensi ditingkatkan

Busbar khusus yang dirancang dengan baik menyediakan lokasi koneksi berulang dan geometri pemasangan. Hal ini dapat menyederhanakan perakitan otomatis atau semi-otomatis, mengurangi penyesuaian instalasi, dan membantu meningkatkan konsistensi produksi.

3. Struktur Busbar Mana yang Sesuai dengan Aplikasi Anda?

Memilih struktur yang tepat merupakan keputusan awal yang penting karena mempengaruhi ruang pemasangan, fleksibilitas, toleransi getaran, metode fabrikasi, dan biaya proyek secara keseluruhan. Opsi yang paling umum mencakup busbar tembaga kaku, busbar fleksibel berlapis, dan sambungan tembaga jalinan.

Kapan busbar kaku cocok digunakan?

Desain yang kaku cocok jika terminal tetap pada posisi tetap dan struktur pemasangan memberikan dukungan yang memadai. Hal ini sangat praktis untuk distribusi daya tingkat paket, sambungan sekering, dan rakitan listrik kompak yang memerlukan geometri yang konsisten.

Kapan sebaiknya Anda mempertimbangkan busbar fleksibel?

Desain yang fleksibel mungkin lebih disukai bila sambungan harus mengakomodasi ekspansi termal, toleransi produksi, atau pergerakan relatif antar komponen. Busbar tembaga laminasi dapat menggabungkan kapasitas arus tinggi dengan wilayah fleksibel yang terkendali, meskipun area terminal dan transisi insulasi masih memerlukan rekayasa yang cermat.

Sebelum memilih salah satu struktur, evaluasi keseluruhan selubung pemasangan, persyaratan pergerakan, urutan perakitan, akses servis, dan beban listrik. Desain yang sesuai dengan model CAD mungkin masih sulit dipasang jika akses alat, jarak pengikat, atau toleransi produksi tidak dipertimbangkan.

4. Bagaimana Sebaiknya Anda Memilih Bahan Tembaga?

Pemilihan material mempengaruhi konduktivitas, perilaku pembentukan, kompatibilitas sambungan, perlakuan permukaan, dan biaya. Nilai yang sesuai bergantung pada proses manufaktur dan lingkungan pengoperasian, bukan hanya pada kemurnian tembaga saja.

Pertimbangkan persyaratan temperamen dan pembentukan

Temperatur material mempengaruhi kekuatan, keuletan, kelenturan, dan pegas. Tekukan yang rapat pada tembaga tebal dapat menyebabkan retak atau distorsi permukaan jika kondisi material dan radius tekukan tidak sesuai. Jika suatu desain memiliki beberapa tikungan atau lubang yang posisinya berdekatan, tinjauan manufaktur dapat mengidentifikasi risiko sebelum perkakas atau produksi massal dimulai.

Cocokkan bahan dengan metode penyambungan

Struktur yang dibaut, dilas, dibrazing, dan dilaminasi menerapkan persyaratan yang berbeda. Misalnya, kadar tembaga yang berfungsi baik untuk sambungan baut konvensional mungkin bukan pilihan terbaik untuk proses pengelasan khusus. Pemasok dan insinyur desain harus memastikan kesesuaian material dengan metode penyambungan yang dimaksudkan dan memvalidasi sambungan akhir jika diperlukan.

Untuk pengadaan internasional, tentukan standar material, kualitas, temper, ketebalan, dan substitusi material yang disyaratkan. Catatan umum seperti “tembaga berkualitas tinggi” tidak cukup ketika kinerja listrik dan produksi berulang harus diverifikasi.

5. Bagaimana Arus, Hambatan, dan Panas Mempengaruhi Desain?

Kapasitas saat ini adalah salah satu faktor terpenting dalam desain busbar baterai EV. Namun, tidak ada peringkat arus universal yang berlaku untuk setiap strip tembaga dengan lebar dan ketebalan tertentu. Performa sebenarnya bergantung pada geometri konduktor, suhu sekitar, kondisi penutup, pendinginan, resistansi sambungan, dan durasi beban listrik.

Memahami hubungan kelistrikan dasar

Untuk sistem DC, arus dapat diperkirakan dari daya dan tegangan:

Dalam hubungan ini, I adalah arus, P adalah daya listrik, V adalah tegangan, R adalah hambatan, ρ adalah resistivitas material, L adalah panjang konduktor, dan A adalah luas penampang. Persamaan tersebut memberikan titik awal untuk perhitungan desain, bukan pengganti analisis atau pengujian termal.

Istilah kuadrat-saat ini sangat penting. Jika arus berlipat ganda sementara resistansi tetap tidak berubah, kehilangan daya resistif meningkat empat kali lipat. Hal ini menjadikan profil saat ini, siklus kerja, dan kualitas koneksi menjadi pertimbangan penting.

Evaluasi arus kontinu dan arus puncak secara terpisah

Sistem baterai EV mungkin mengalami pengosongan daya secara terus-menerus, puncak akselerasi yang pendek, pengereman regeneratif, dan beban pengisian daya. Kondisi pengoperasian ini dapat menciptakan kebutuhan termal yang berbeda. Desain yang menoleransi puncak singkat mungkin tidak cocok untuk arus yang sama yang diterapkan secara terus menerus.

Insinyur harus menentukan hal berikut sebelum menyelesaikan dimensi konduktor:

• Nilai tegangan sistem dan tegangan operasi maksimum.
• Arus kontinu, arus puncak, dan durasi puncak.
• Suhu sekitar di dekat busbar dan kisaran suhu pengoperasian yang diharapkan.
• Kenaikan suhu yang diperbolehkan pada konduktor dan titik sambungan.
• Panjang konduktor, penampang yang tersedia, dan orientasi pemasangan.
• Kondisi pendinginan, sumber panas di sekitarnya, dan ventilasi kandang.
• Penurunan tegangan maksimum yang diijinkan dan persyaratan perlindungan yang relevan.

Jangan mengabaikan jalur termal lengkap

Panas dapat meninggalkan busbar melalui konveksi, radiasi, perangkat keras pemasangan, terminal yang terhubung, atau struktur di dekatnya. Isolasi dan penutup yang tertutup rapat dapat mengubah pembuangan panas. Akibatnya, dua busbar dengan dimensi tembaga yang sama dapat mencapai suhu yang berbeda di rakitan yang berbeda.

Proses pengembangan yang kuat menggabungkan perhitungan, tinjauan teknik, dan pengujian dalam kondisi yang representatif. Untuk aplikasi yang kritis terhadap keselamatan, validasi kenaikan suhu harus mencerminkan bahan yang dimaksudkan, perawatan permukaan, metode pengikatan, dan lingkungan pemasangan.

6. Bagaimana Cara Mencegah Kegagalan Koneksi?

Konduktor tembaga berkualitas tinggi masih bisa gagal memberikan kinerja yang andal jika sambungannya dirancang dengan buruk. Pada arus tinggi, resistansi kontak yang berlebihan dapat menghasilkan panas lokal, mempercepat degradasi permukaan, merusak insulasi di sekitar, atau menyebabkan kendornya sambungan.

Rancang permukaan kontak dengan hati-hati

Sambungan baut memerlukan bidang kontak yang sesuai, kerataan permukaan, pemilihan pengencang, dan gaya penjepitan yang terkontrol. Posisi lubang, gerinda, deformasi, kontaminasi, dan permukaan akhir yang tidak kompatibel semuanya dapat mempengaruhi antarmuka akhir. Spesifikasi rakitan harus menentukan torsi baut atau prosedur pengencangan yang relevan dan bukan menyerahkannya kepada penilaian masing-masing operator.

Kontrol sambungan las dan laminasi

Busbar laminasi fleksibel sering kali menggunakan zona terminal berikat atau dilas untuk menghubungkan beberapa lapisan tembaga. Sambungan harus memberikan kontinuitas listrik dan integritas mekanis yang memadai tanpa merusak bagian fleksibel. Parameter pengelasan, geometri terminal, masukan panas, dan metode inspeksi harus ditetapkan untuk tumpukan material sebenarnya.

Rencanakan getaran dan siklus termal

Kendaraan listrik beroperasi di bawah getaran dan perubahan suhu yang berulang. Perbedaan ekspansi termal antara komponen yang terhubung dapat memberikan tekanan pada busbar dan pengencang. Bagian yang fleksibel, penyangga yang sesuai, jarak bebas yang sesuai, dan metode penyambungan yang memenuhi syarat dapat membantu mengakomodasi kondisi ini.

7. Bagaimana Pelapisan dan Isolasi Meningkatkan Keamanan?

Perawatan permukaan dan isolasi adalah keputusan desain fungsional, bukan sekadar pilihan finishing kosmetik. Hal ini dapat memengaruhi perilaku kontak, ketahanan terhadap korosi, isolasi listrik, konsistensi perakitan, dan keselamatan servis.

Pilih pelapisan untuk lingkungan kontak

Pelapisan timah, nikel, dan perak dapat digunakan dalam berbagai aplikasi busbar. Timah umumnya dipertimbangkan untuk banyak antarmuka kontak listrik karena biaya dan karakteristik kontak praktisnya. Nikel mungkin cocok untuk suhu atau persyaratan lingkungan tertentu, sedangkan perak dapat dipertimbangkan jika sifat kontak listriknya membenarkan biaya tambahan.

Pemilihan akhir harus mempertimbangkan terminal kawin, suhu pengoperasian, kelembapan, kontaminasi, paparan korosi, tekanan kontak, dan persyaratan produk yang berlaku. Ketebalan pelapisan, cakupan, masking, dan kriteria inspeksi harus ditentukan jika mempengaruhi fungsionalitas.

Tentukan isolasi sesuai dengan tegangan sistem

Tergantung pada desainnya, busbar dapat menggunakan pipa heat-shrink, selongsong polimer, penutup cetakan, pelapis epoksi, atau sistem insulasi rekayasa lainnya. Setiap solusi memiliki persyaratan berbeda untuk ketahanan suhu, kinerja dielektrik, perlindungan mekanis, dan kemampuan manufaktur.

Rakitan tegangan tinggi juga memerlukan jarak rambat dan jarak bebas yang sesuai. Jarak ini bergantung pada kerangka keselamatan yang berlaku, tegangan kerja, pengaturan insulasi, kondisi lingkungan, dan konstruksi produk. Busbar tersebut harus ditetapkan oleh insinyur desain yang bertanggung jawab dan bukan dipilih dari bagan busbar umum.

Isolasi juga harus kompatibel dengan tikungan, jendela kontak, area pengikat, dan alat perakitan. Area logam yang terlihat tidak jelas dapat menyebabkan pemangkasan manual yang tidak konsisten, kerusakan yang tidak disengaja, atau berkurangnya perlindungan listrik.

8. Proses Manufaktur Apa yang Memastikan Kualitas Konsisten?

Kualitas produksi bergantung pada seberapa baik material, perkakas, urutan pembentukan, finishing permukaan, dan rencana inspeksi bekerja sama. Proses yang paling tepat bergantung pada geometri komponen, ketebalan material, persyaratan toleransi, kuantitas prototipe, dan volume produksi yang diharapkan.

Langkah 1: Tinjauan desain dan kemampuan manufaktur

Sebelum produksi, pabrikan harus meninjau gambar, spesifikasi material, lokasi lubang, geometri tikungan, area kontak, zona pelapisan, dan persyaratan insulasi. Tinjauan ini membantu mengidentifikasi fitur yang dapat meningkatkan biaya atau menimbulkan risiko kualitas.

Langkah 2: Persiapan dan pemotongan bahan

Lembaran, strip, atau batangan tembaga disiapkan sesuai dengan spesifikasi bahan yang disetujui. Pemotongan laser, pelubangan, pengecapan, permesinan CNC, atau metode lain yang sesuai dapat dipilih berdasarkan geometri yang diperlukan dan keekonomian produksi.

Langkah 3: Kontrol pembentukan dan dimensi

Operasi pembengkokan dan pembentukan membentuk geometri akhir. Pegas balik material, radius tikungan, akurasi perkakas, dan hubungan lubang-ke-tikungan dapat memengaruhi kesesuaian perakitan. Dimensi kritis harus diidentifikasi sebelum rencana inspeksi diselesaikan.

Langkah 4: Penyambungan dan finishing permukaan

Tergantung pada desainnya, komponen mungkin memerlukan pengelasan, pengikatan terminal, deburring, pelapisan, pembersihan, atau isolasi. Setiap pengoperasian harus kompatibel dengan kadar tembaga yang dipilih dan lingkungan pengoperasian yang diinginkan.

Langkah 5: Inspeksi dan validasi

Rencana mutu yang sesuai dapat mencakup pemeriksaan berikut:

• Sertifikat material dan verifikasi material yang masuk.
• Pemeriksaan dimensi ketebalan, lebar, lokasi lubang, sudut tekuk, dan kerataan.
• Inspeksi visual terhadap retakan, gerinda, goresan, dan cacat permukaan.
• Pemeriksaan ketebalan dan cakupan pelapisan jika ditentukan.
• Hambatan listrik atau pemeriksaan kontinuitas.
• Kekuatan sambungan, kenaikan suhu, isolasi, atau pengujian lingkungan bila diperlukan oleh proyek.

Tidak setiap komponen memerlukan setiap pengujian. Rencana inspeksi harus didasarkan pada fungsi suku cadang, persyaratan pelanggan, standar yang berlaku, dan penilaian risiko. Jika pengendalian produksi otomotif atau dokumen kualifikasi formal diperlukan, ekspektasi ini harus disepakati sebelum produksi massal.

9. Bagaimana Pembeli Dapat Mengurangi Risiko Pengadaan?

Bagi tim pengadaan, tantangan utamanya adalah mendapatkan komponen yang memenuhi persyaratan teknik dengan total biaya yang kompetitif. Kutipan yang hanya didasarkan pada berat tembaga atau dimensi eksternal dapat menghilangkan persyaratan produksi dan validasi yang penting.

Siapkan permintaan penawaran yang lengkap

RFQ yang jelas membantu produsen mengevaluasi desain, mengidentifikasi risiko produksi, dan menentukan proses yang sesuai. Jika memungkinkan, berikan gambar teknik 2D dan file CAD 3D bersama dengan informasi berikut.

Evaluasi total biaya, bukan hanya harga satuan

Harga pembelian hanya satu bagian dari total biaya. Perkakas, pemanfaatan material, pemrosesan sekunder, pelapisan, insulasi, inspeksi, pengemasan, waktu tunggu, dan perubahan teknik semuanya dapat memengaruhi keekonomian proyek.

Pemasok yang menawarkan harga awal yang lebih rendah mungkin bukan pilihan yang paling ekonomis jika suku cadang memerlukan penyesuaian berulang kali atau menghasilkan hasil perakitan yang tidak konsisten. Sebaliknya, toleransi ketat yang tidak perlu, cakupan pelapisan yang berlebihan, atau geometri yang terlalu rumit dapat meningkatkan biaya tanpa memberikan manfaat fungsional yang berarti.

Tinjau kemampuan pemasok sebelum produksi

Tanyakan kepada calon produsen bagaimana mereka mengontrol konsistensi material, dimensi kritis, gerinda, lengkungan, pelapisan, dan kemampuan penelusuran bagian akhir. Minta sampel atau catatan inspeksi jika diperlukan, dan sepakati kriteria penerimaan sebelum melakukan pesanan dalam jumlah besar.

Untuk pembeli yang mengembangkan komponen logam khusus,Xiamen Lijingda Produk Perangkat Keras Co, Ltd.dapat dimasukkan dalam proses evaluasi pemasok untuk persyaratan perangkat keras dan produk logam presisi yang relevan. Sebelum melakukan pemesanan busbar tembaga baterai EV, konfirmasikan kemampuan manufaktur busbar spesifik perusahaan, opsi material, proses penyambungan dan penyelesaian yang tersedia, dokumentasi kualitas, dan pengalaman dengan aplikasi yang dimaksud.

Proses pengadaan yang paling efektif menyatukan tim teknik dan pembelian sejak dini. Ketika persyaratan kelistrikan, gambar, metode produksi, dan kriteria penerimaan diselaraskan sebelum penawaran, kedua belah pihak dapat mengurangi revisi yang dapat dihindari dan meningkatkan transisi dari prototipe ke produksi.
